1、光纤识别器。

　　它是一个很灵敏的光电探测器。当你将一根光纤弯曲时，有些光会从纤芯中辐射出来。这些光就会被光纤识别器检测到，技术人员根据这些光可以将多芯光缆或是接插板中的单根光纤从其他光纤中标识出来。光纤识别器可以在不影响传输的情况下检测光的状态及方向。为了使这项工作更为简单，通常会在发送端将测试信号调制成270Hz、1000Hz或2000Hz并注入特定的光纤中。大多数的光纤识别器用于工作波长为1310nm或1550nm的单模光纤光缆，最好的光纤识别器是可以利用宏弯技术在线地识别光缆和测试光缆中的传输方向和功率。

　　2、故障定位器（故障跟踪器）。

　　此设备基于激光二极管可见光（红光）源，当光注入光纤时，若出现光纤断裂、连接器故障、弯曲过度、熔接质量差等类似的故障时，通过发射到光纤的光就可以对光纤的故障进行可视定位。可视故障定位器以连续波（CW）或脉冲的模式发射。典型的频率为1Hz或2Hz，但也可工作在kHz的范围。通常的输出功率为0dBm（1Mw）或更少，工作距离为2到5km，并支持所有的通用连接器。

　　3、光损耗测试设备（又称光万用表或光功率计）。

　　为了测量一条光缆链路的损耗，需要在一端发射校准过的稳定光，并在接收端读出输出功率。这两种设备就构成了光损耗测试仪。将光源和功率计合成一套仪器时，常称作光损耗测试仪（也有人称作光万用表）。当我们测量一条链路的损耗时，需要有一个人在发送端操作测试光源而另一个人在接收端用光功率计进行测量，这样也只能得出一个方向上的损耗值。

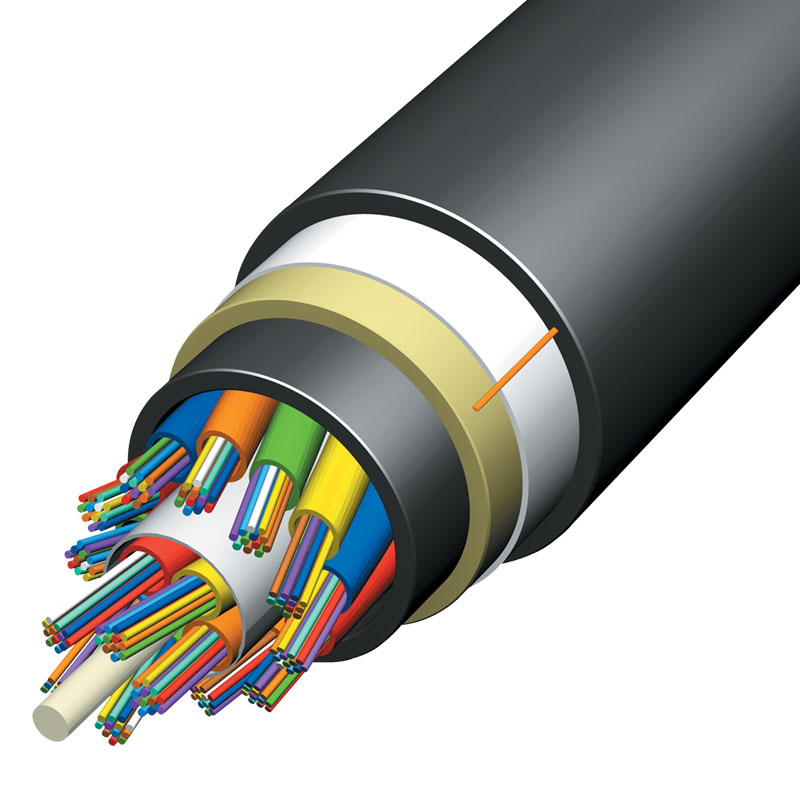

　　通常，我们需要测量ADSS光缆两个方向上的损耗（因为存在有向连接损耗或着说是由于光缆传输损耗的非对称性所致的）。这时，技术人员就必须相互交换设备并再进行另一个方向的测量。可是，当他们相隔十几层楼或是几十千米时该怎么办呢？很明显，如果这两个人每人都有一个光源和一个光功率计，那么他们就可以在两边同时测量了，现在的用于认证测试的高级光缆测试套机是可以实现双向双波长的测试的，如：Fluke 的CertiFiber和DSP电缆测试系列的FTA光缆测试包。
