上海OPGW光缆生产厂家
时间:2016-12-28 10:35:22 来源：
OPGW光缆的优点：1.可靠性高2.机械性能优越3.成本较低。这种技术在新敷设或更换现有地线时尤其合适和经济。
光纤是利用纤芯和包层两种材料的折射率大小差异，使光能在光导纤维中传输，这在通信史上成为一次重大革命。光纤光缆质量轻、体积小，已被电力系统采用，在变电站与中心调度所之间传送调度电话、远动信号、继电保护、电视图像等信息。为了提高光纤光缆的稳定性和可靠性，国外开发了光缆与送电线的相导线、架空地线以及电力电缆复合为一体的结构。OPGW光缆由于有金属导线包裹，使光缆更为可靠、稳定、牢固，由于架空地线和光缆复合为一体，与使用其他方式的光缆相比，既缩短施工工期又节省施工费用。另外，如果采用铝包钢线或铝合金线绞制的OPGW，相当于架设了一根良导体架空地线，可以收到减少输电线潜供电流、降低工频过电压、改善电力线对通信线的干扰及危险影响等多方面的效益。
光缆应用：
●替换现有地线，改造电力光通信线路
●在新建架空电力线时，与地线同步规划设计
●为不锈钢光纤传输单元提供最佳保护
●传导故障短路电流并提供抗雷击保护

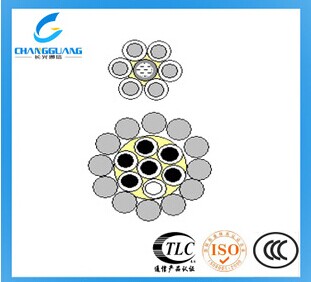

结构特点：
●缆径小，重量轻，对塔的附加载荷低
●不锈钢管径大于铝包钢线及铝合金线
●不锈钢光纤单元位于绞层中心部位，受到的保护稍好
●在最小的钢管内获取最大的光纤余长（一次）
●单层铠装时抗扭曲、抗侧压、抗拉伸性能稍差
●运行温度：－40℃~+80℃
安装设计编辑：
OPGW的安装设计，要考虑与导线应力，弧垂及绝缘间隙的配合，以及其荷重不应超过现用杆塔及基础所允许的使用范围。因此应根据所选用的OPGW主要技术参数计算出其特性曲线，并结合工程实际设计接线盒，各类金具，附件的布置图，外形图及安装图。
1. 初伸长的处理
对OPGW初伸长的处理，可采用降温法，即复核OPGW的铝钢比，参照相近导线或地线的降温数值处理其初伸长。
2. 防振措施设计
OPGW配套使用的金具中，耐张线夹为预绞丝式，悬垂线夹配有预绞丝，橡胶衬垫，这两种金具已具有一定的防振能力。为了进一步加强防振能力，可考虑安装防振锤，一般按档距计算：
档距≤300M时，安装一个防振锤；档距>300M时，安装两个防振锤。
3. OPGW施工架设应注意的问题
OPGW的施工架设不同于普通钢绞线，要注意防止永久的损伤以避免将来影响光纤的性能，并应着重考虑：OPGW的扭转、微弯、线夹外的局部径向压力和对光纤的污染。因此，在施工阶段要采取如下有效措施加以解决：
（1）防止OPGW扭转
在走板和紧线夹加装平衡锤，防扭器；
采用特殊的双槽滑轮；
采用双绞盘的张力防线机；
（2）防止和减少OPGW的微弯与应力
不允许有锐角出现（控制最小弯曲半径500mm）；
OPGW缆盘直径应不小于1500mm；
滑轮直径应为OPGW直径的25倍以上，一般不得小于500mm；滑轮的内侧要有尼龙或橡胶衬垫，防止擦伤OPGW的表面；
合适的牵引线和放线金具；
指定OPGW的最大盘长为6000M，以防止过滑轮的次数；
限制连续放线的线路转角≤30°，在一个放线的耐张段内，转角后的OPGW走向应呈"C"字形；
（3）放线张力的控制：
采用带张力释放装置的液压张力放线机和牵引机；
限制放线速度≤0.5米/秒；
（4）防止光纤污染
在OPGW的施工架设中应注意对端头加以封装；
另外，在OPGW运抵现场，架设前，架设完毕进行光纤接续及全线施工结束后，都应在现场及时进行OPGW的光纤衰耗验收测试。
